1.1. 產品規格
WKD6070S和WK2814A的具體規格參數如下
| WKD6070S技術參數 | | WK2814A技術參數 |
| 硬件規格(Hardware Specifications) | | 硬件規格(Hardware Specifications) |
| 顯示屏 | STN液晶屏 | | 模擬量輸入 | 14路NTC，2路NTC、4~20Ma、0~10V可選擇的模擬通道輸入（共14路）； |
| 分辨率 | 800×480像素TFT | | 模擬量輸入 | 2路可擴展的壓機電流檢測模塊 |
| LCM壽命 | 25±2℃、65±10%RH條件下≥20000小時 | | PWM輸出 | 2路帶電子膨脹閥驅動 |
| 亮度 | 可調 | | 開關量輸入 | 16路帶光電隔離輸入 |
| 色彩 | TFT真彩 | | 開關量輸出 | 12路繼電器輸出 |
| 背光燈 | 長壽命藍色LED | | 供電電源 | AC18V±10% / DC24V±10% |
| CPU | 32位高速處理器 | | 通信口 | 2路RS485和1路RS232 |
| 存儲器 | 512Kbytes Flash ROM | | 相序檢測 | 帶三相錯缺相檢測 |
| 通信口 | RS485/RS232 | | | |
| 實時時鐘 | 有 | | | |
| 允許掉電 | 20ms以內 | | | |
| 一般規格(General Specifications) | | 一般規格(General Specifications) |
| 供電電源 | DC24V±10% | | 允許掉電 | 20ms以內 |
| 抗干擾測試 | 電壓2500Vp-p,脈沖周期1us，持續1S | | 抗干擾測試 | 電壓2500Vp-p,脈沖周期1us，持續1S |
| 耐壓測試 | 500V AC 1分鐘 | | 工作環境溫度 | -20°C－55°C，水平安裝； -20°C－45°C，垂直安裝 |
| 絕緣電阻 | 超過10M歐姆@500V DC | | 工作環境濕度 | 5～95%RH(無凝露) |
| 防護等級 | IP65(前面板) | | 外形尺寸 | 205×126mm |
| 工作環境溫度 | -20~50℃ | | 安裝尺寸 | 參考安裝圖 |
| 工作環境濕度 | 5~85%RH(無凝露) | | 冷卻方式 | 自然風冷 |
| 儲存溫度 | -20~60℃ | | | |
| 安裝開孔尺寸 | 192×138 | | | |
| 冷卻方式 | 自然風冷 | | | |
1 控制說明
3.1 開關機操作
(1)開機操作
按<開機>鍵啟動機器
(2)停機操作
按<關機>鍵停止機器：
3.2 烘干模式
烘房溫度 <【設定溫度】-【設定溫差】，滿足則開啟烘干功能。
烘房溫度 >=【設定溫度】，滿足則停止烘干功能。
3.3 冷干模式
烘房溫度 > 【設定溫度】+【設定溫差】，滿足則開啟烘干功能。
烘房溫度 <=【設定溫度】，滿足則停止烘干功能。
3.4 烘干+排濕模式
烘房溫度 <【設定溫度】-【設定溫差】，滿足則開啟烘干功能（。
烘房溫度 >=【設定溫度】，滿足則停止烘干功能。
- 烘房濕度 >【設定濕度】+【設定濕差】
- 烘房溫度 >=【設定溫度】-【排濕降溫溫差】
- 排濕閥停止時間 >【排濕閥開啟間隔時間】
以上開啟排濕控制???可以任意組合來開啟排濕閥
- 烘房濕度 <【設定濕度】
- 烘房溫度 <【設定溫度】-【排濕降溫溫差】-3℃
- 排濕閥運行時間 > 【排濕閥運行時間】
以上關閉排濕控制①②③任一條件滿足（且本條件在開啟組合之中）則關閉排濕閥
3.5 通風模式
排濕閥由濕度控制，烘房濕度 >【設定濕度】+【設定濕差】開排濕閥；
烘房濕度<【設定濕度】關排濕閥;
3.6 靜止模式
關閉所有輸出，系統待機中
3.1 多段烘干
多段烘干參數設置
| 第N段烘干參數設定 |
| 工作模式 | 0（0~4） | | 排濕風機開啟時間 | 5分(0~9999) |
| 設定溫度 | 45℃(0~99) | 排濕風機關閉時間 | 4分(0~9999) |
| 設定濕度 | 50%(0~99) | 設定時間 | 1:30（00:00~999:59） |

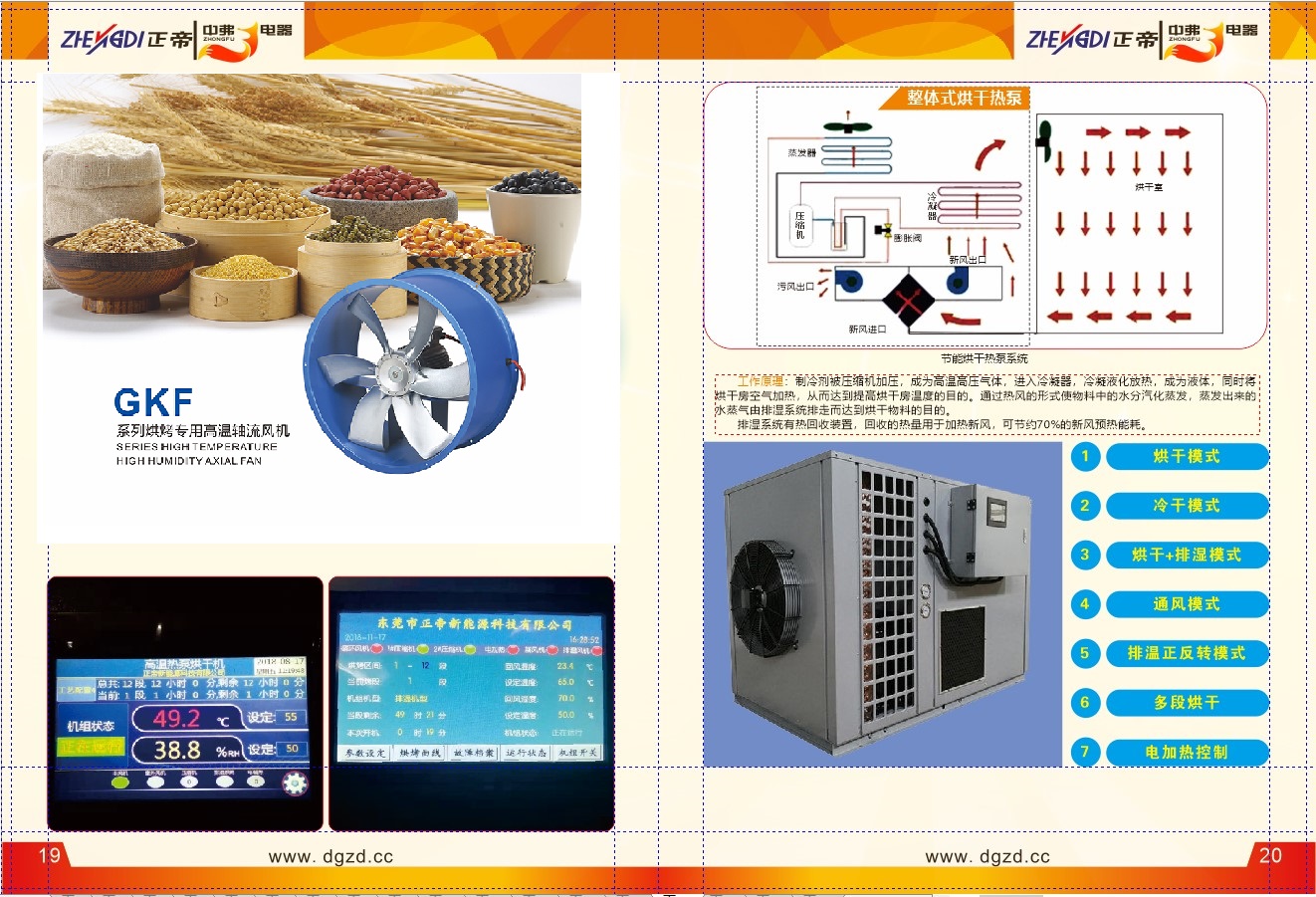

5個工作模式:0冷干、1烘干、2烘干+排濕、3通風、4靜止。
| 模式 | 壓機 | 外風機 | 四通閥 | 內風機 | 電加熱 | 新風機 排濕風機 | 噴泄閥 |
| 烘干 | 控制 | ON | OFF | ON | OFF | OFF | 控制 |
| 冷干 | 控制 | ON | ON | ON | OFF | OFF | 控制 |
| 烘干+排濕 | 控制 | ON | OFF | ON | OFF | ON | 控制 |
| 通風 | OFF | Off | OFF | ON | OFF | 控制 | 控制 |
| 靜止 | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
| 機組待機 | OFF | OFF | OFF | ON | OFF | OFF | OFF |
| 機組關機 | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
3.2 電加熱控制
電加熱控制參數
| 電加熱開啟環溫 | 30.0℃(-20.0~60.0) | | 第N段電加熱關閉房溫 | 45.0℃(-10.0～120.0) |
| 電加熱運行時間 | 10分鐘（0~180分） | | | |
滿足以下三個條件中的其中一條時，開啟電加熱
- 強制開啟電加熱
- 機組進行除霜時打開電加熱
當環境溫度 < 電加熱開啟環溫時且滿足以下兩個條件中的其中一條時，開啟電加熱
- 制熱狀態下，烤房溫度 ≤ 當前段數設定電加熱關閉房溫 - 2℃
- 制熱狀態下，烤房溫度 ≤ 當前段數設定溫度 - 2℃
滿足以下四個條件中的其中一條時，關閉電加熱
- 烘房溫度 ≥ 當前段數設定電加熱關閉房溫
- 烘房溫度 ≥ 當前段數設定溫度
- 烘干時當前段的電加熱設置為關閉
- 電加熱運行時間 ≥【設定電機熱運行時間】
3.3 曲軸加熱控制
環境溫度 ＜ 【曲軸電加熱環境溫度】，開啟曲軸加熱；
環境溫度 ＞【曲軸電加熱環境溫度】+3℃，關閉曲軸加熱；
3.1 其他功能特殊說明
- 重新初始烘干：表示本次烘干需要從第一段開始重新烘干，關機時設置，不在記憶性烘干。
- 持續烘干記憶功能：啟用，機組突然斷電后，機組會記憶斷電前的工作段數和已經烘干的時間（僅記錄小時數），用于重新上電后烘干機繼續烘干未烘干完成的時間和段數；禁用，工作段數和已經烘干的時間不記憶。
- 壓縮機累計運行時間：按下【初始化】按鍵可清除壓縮機累計運行時間。
- 用戶、維修參數：按下【初始化】按鍵可恢復出廠默認值。
- 掉電記憶功能：啟用，記錄機組掉電前的工作狀態，開機則來電后正常開機，關機則保持關機狀態；禁用則默認關機狀態。
- 板內相序檢測：啟用，板子上接三相電的RST，錯相、掉相都會報故障關機；禁用，無此功能。
