ZD-KLR060-1定頻(低溫冷暖）介紹技術
制造商：東莞市正帝新能源科技有限公司
ZD-KLR060-1(低溫機技術參數）：
低環境溫度空氣源熱泵（冷水）機組 |
型號 | ZD-KLR060-1 |
額定電源 | 220V~50Hz |
名義制熱量 | 18 kW | 工況
A 7/6℃
W 40/45℃ |
名義制熱量消耗總電功率 | 5.14 kW |
名義制熱COP | 3.5 |
名義制冷量 | 14.7kW | 工況
A 35/24℃
W 12/7℃ |
名義制冷消耗總電功率 | 5.88kW |
名義制冷EER | 2.5 |
低溫制熱量 | 12.2kW | 工況
A -12/-14℃
W 36/41℃ |
低溫制熱量消耗總電功率 | 5.3 kW |
低溫制熱COP | 2.3 |
額定電流 | 24.6A |
額定功率 | 5.14kW |
最大運行電流 | 36.9 A |
最大運行功率 | 7.71kW |
額定出熱水溫度/出冷水溫度 | 41℃/7℃ |
最高出水溫度/最低出水溫度 | 60℃/5℃ |
防水等級 | IPX4 |
防觸電保護類型 | I |
排/吸氣側允許工作過壓 | 3.5 MPa/1.5MPa |
高/低壓側最大允許壓力 | 3.5MPa/1.5MPa |
噪音 | 58 dB（A） |
制冷劑型號/充注量 | R220A/5000g |
機組外形尺寸 | 1090*400*1460mm |
機組質量 | 170 kg |
制造年月及產品出廠編碼 | 見機身條碼 |
東莞市正帝新能科技有限公司 |
ZD-KLR060-2(低溫機技術參數）：
低環境溫度空氣源熱泵（冷水）機組 |
型號 | ZD-KLR060-2 |
額定電源 | 380V~50Hz |
名義制熱量 | 18 kW | 工況
A 7/6℃
W 40/45℃ |
名義制熱量消耗總電功率 | 5.14 kW |
名義制熱COP | 3.5 |
名義制冷量 | 14.7kW | 工況
A 35/24℃
W 12/7℃ |
名義制冷消耗總電功率 | 5.88kW |
名義制冷EER | 2.5 |
低溫制熱量 | 12.2kW | 工況
A -12/-14℃
W 36/41℃ |
低溫制熱量消耗總電功率 | 5.3 kW |
低溫制熱COP | 2.3 |
額定電流 | 24.6A |
額定功率 | 5.14kW |
最大運行電流 | 36.9 A |
最大運行功率 | 7.71kW |
額定出熱水溫度/出冷水溫度 | 41℃/7℃ |
最高出水溫度/最低出水溫度 | 60℃/5℃ |
防水等級 | IPX4 |
防觸電保護類型 | I |
排/吸氣側允許工作過壓 | 3.5 MPa/1.5MPa |
高/低壓側最大允許壓力 | 3.5MPa/1.5MPa |
噪音 | 58 dB（A） |
制冷劑型號/充注量 | R220A/5000g |
機組外形尺寸 | 1090*400*1460mm |
機組質量 | 170 kg |
制造年月及產品出廠編碼 | 見機身條碼 |
東莞市正帝新能科技有限公司 |

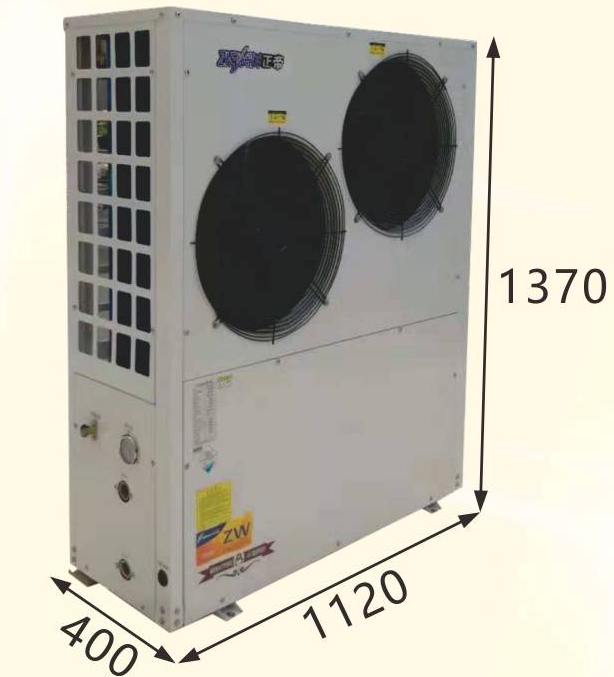

外觀尺寸（烤漆色彩乳白、深灰）
側出風
頂出風
壓縮機型號：
美國谷輪ZW68KS-PFS-522 （ZD-KLR060-1）220V二相電
英華特：YW160A1-100 (ZD-KLR060-2) 380V三相電
正帝產品優勢
本工程設計選用正帝空氣能超低組配置儲熱水箱定時供水。
正帝空氣能中央熱水機組采用的技術是全世界備受關注的新節能技術，充分利用空氣能、太陽能等大自然中再生能源，結合空調熱泵原理技術，創造了全球大、中小型熱水供給系統技術性突破的奇跡，是目前世界上繼燃煤、燃油鍋爐，電熱水器、燃氣熱水器、太陽能熱水器之后的最新一代新型節能環保裝置。廣泛適用于家庭別墅、高級賓館、美容美發/健身/桑拿/洗浴中心、學校/工廠集體宿舍、游泳池及養殖基地等需大量集中使用熱水的場所。與以上傳統的熱水器相比，正帝空氣能中央熱水機組具有得天獨厚的優勢：
▲ 安全可靠： 制熱過程是通過壓縮機排出的高溫高壓制冷劑氣體加熱水罐中的水，電主要用于驅動壓縮機，制熱后的氣體通過高效換熱盤管與儲水箱中的水交換熱量，水電完全分離，從根本上消除了電熱水器漏電、干燒以及燃氣熱水器工作時產生有害氣體等安全隱患，克服了太陽能熱水器陰雨天氣不能工作等缺點，真正做到絕對安全。
▲ 節能環保： 采用特殊高效環保冷媒，產熱水溫度可達65℃，年平均熱效率高達400%以上，與普通電加熱器相比，節能可高達80%，與城市管道煤氣熱水器比較節能60%以上，與燃油熱水爐比較節能50%以上；而且系統運行過程中，無任何有害氣體、液體和燃燒廢棄物的產生和排放，是一種低能耗的環保產品，投入產出比高，回報快，具有良好的社會效益和經濟效益。
▲ 適應性強： 不受陰、雨等任何天氣影響，能夠全年、全天候提供生活熱水，且安裝不受建筑物或樓層限制，占地空間很??；填補了一般太陽能熱水器使用難、安裝難、維護難以及受天氣環境影響不能保證隨時供應熱水等缺陷。
▲ 舒適性好： 采用大容量整體發泡保溫水箱，保溫性能好，水量充足，可保證出水溫度恒定，并可實現同時多點供熱水，隨開隨出，出水有力，使用舒服。
▲ 控制方便： 出水溫度可隨意調節，機組啟動后根據用戶的需求，制熱、供熱水、補冷水、回水、水溫調節、供水時間、安全保護等全部采用微電腦全自動智能化控制，操作可全自動運行而無需人為操作，給用戶帶來極大的方便。
▲ 使用壽命長：主機壓縮機內置過載保護裝置，線圈耐用絕緣，各類保護齊全，特別設計的馬達與排風固定方式，使馬達、線圈和軸承不受雨水浸蝕，制冷劑作為工作介質，也不存在夜間凍管及管路腐蝕等問題，有效地延長了設備使用壽命。設備使用壽命一般可達15年，遠遠高于其它傳統熱水器使用年限。
正帝熱泵配件簡圖
壓縮機
序號 | 技術項目 | 參數要求及技術特點 |
1 |
| 熱水機采用微電腦控制，可實現手動、自動操作及遠程計算機操作機組單臺或者多臺運行。通過編程可實現設備自動啟動與停機及節能運行；在系統出現電動機電流過量、電壓過高或過低、排氣溫度過高或過低、出水溫度高于設定值時，控制面板屏幕上會顯示出故障原因，且系統會停機保護。滿足額定工況：干球溫度20℃，濕球溫度15℃時，每臺機組工作電壓380V/50Hz，運行電流I≤18A，工作時噪音≤60dB。 熱水機有高、低壓保護、壓縮機有過流過載保護、啟動延時、水斷流，逆流保護、低溫除霜等多重安全保護，從根本上杜絕漏電、干擾、超高溫等安全隱患。 |
2 | 熱水機的外殼 | 鍍鋅板1.5—2.0cm噴涂，能充分適應潮濕氣候，確保熱水機外殼使用不生銹。 |
3 |
谷輪 | 美國谷輪（ZW系）專用熱泵耐高溫渦旋壓縮機，該壓縮機容獲美國國家工程杰出成就獎。質量可靠穩定，低噪音、低震動，精確的制冷容量控制，耗能低，耐高壓，能有效防止“液擊”現象，采用油（液）、氣分離技術，防止壓縮機內的潤滑油與工質相融而被工質帶走。 全系列機型均采用目前壓縮機領域最先進的半封閉雙螺桿壓縮機，其高效、穩定、可靠和可維護特性等在同類產品中首屈一指。
◎最優化的線形結構設計，高效節能。
◎內部摩擦面積小，運行噪音低。
◎內置高性能油分離器，壓差式供油，不會出現失油現象。
◎四段容調（25%-50%-75%-100%）或無級容調，隨負荷需求調節壓縮機的輸出。
◎半封閉結構無軸封泄漏問題，可靠性高，電機與機體分離式設計，易于維護保養。
◎電機吸氣冷卻，設有過載保護，熱敏電阻和電流過載保護。
◎星三角（Y-△）壓縮機電機啟動器使啟動電流降至直接啟動的33%。
◎壓縮機建議檢修周期長達50000小時以上。
|
4 |
| 采用高效HCFC環保制冷劑，安全可靠，不存在污染、易爆、中毒等危險工質，符合國際標準環保工質要求。 |
5 |
| 采用自行生產高效螺旋套管換熱器，換熱面積大，傳熱效果好，質量輕、耐腐蝕。阻力數值為75±2KPa。設計參數為壓縮機制熱量的140%，確保冬天除霜時制熱效率。區別于板式換熱器對水質要求高、易結垢的特性 |
|
|
冷凝器
冷凝管采用TC型渦流管。它具有尖銳的鋸齒型翅片，因此與其它管材相比，不僅增加了換熱面積，而且了冷媒經過時被分制成很薄的流層，層間摩擦產生紊流，改變了冷媒的流動方式，所以具有很高的熱傳導效率，比普通換熱管提高10%。
|
6 |
熱力膨脹閥 | 采用美國艾默生公司生產的“艾默生”牌的熱力膨脹閥，性能穩定，調節精確，原裝進口。區別于電子膨脹閥和毛細管節流調節。 電子膨脹閥
傳統的熱泵機組制冷劑供液節流以及過熱度的控制是通過熱力膨脹閥來實現的，它存在響應滯后、調節范圍窄、控制精度低等缺點。電子膨脹閥克服了以上不足，但因控制應用難題，限制了其優勢的充分發揮。歐鍇開發出了優良的電子膨脹閥控制系統，有效的解決了控
|
7 |
干燥過濾器 | 采用美國愛默生公司生產的“愛默生”牌干燥過濾器，性能穩定，調節精確，原裝進口。 |
8 |
氣液分離器 | 采用東莞慶新安公司生產的氣液分離器采用內部彎管設計，防止內部噴濺，有助于分離器底部油的聚集。 |
9 |
儲液K | 采用東莞慶新安公司生產的儲液器，其采用先進的自動焊接工藝，其強度大，氣密性好。滿液式蒸發器的傳熱系數高，傳熱溫差小(傳熱溫差僅為 2 ℃ ，出口制冷劑過熱度為 1.5 ～ 2 ℃ ) ，因而蒸發溫度高，從而使機組能效比大幅提高，節省運行費用。滿液蒸發器制冷劑走殼程，水走管程，水垢在銅管內避，所以打開端蓋就能清洗及水處理。維保更加方便。
OAK滿液蒸發器采用美國高克聯高效多齒形滿液換熱器專用換熱管，比國內普通換熱管傳熱效率高15%，獨特的換熱管排布及精確的冷媒分配技術，使OAK的滿液換熱器效率更高。
|
10 |  四通換向閥
| 采用世界一流的日本“華鷺”牌四通閥，專有的除霜控制技術，保證機組在-5℃-10℃時具有良好的除霜性能，除霜快徹底。 |
11
|
| 采用上海奉申公司生產的冷凝壓力調節閥，性能穩定、調節精確、行業首創、在國內有長達10年的運行保障。 壓力變送器 采用壓力變送器直接將機組壓力信號轉變為標準的電信號傳送到中央空調控制器，從而為實現對機組保護和狀態顯示提供依據，更加準確、靈敏，更加人性化；同時避免了機械式壓力表易損壞及人力讀取誤差等問題。 |
12 |
| 采用“摩托羅拉（motorola）”主板，模塊化控制可靠性高，且有2個通訊端口,一個用于用戶遠程監控，另一個用于多機系統管理器控制。 |
13
|
| 采用“摩托羅拉（motorola）”LCD控制面板，全中文界面，操作簡單。各項數據均能在版面上查找。1, 制熱運行 2, 可顯示水箱溫度及設置溫度，具有查詢功能(可查詢盤管溫度,環境溫度,排氣溫度等) 3, 掉電自動記憶各種參數，來電后可自動恢復運行 4, 掉電后時鐘仍然運行，省掉每次停電重新調整的煩惱 5, 錯峰用電功能，在24小時內可實現兩段定時開關機 6, 各種參數設定及修正 7, 電輔助加熱功能 8, 自動除霜功能 9, 強制除霜功能 10,超大觸摸按鍵液晶屏顯示(全透液晶屏藍底白字) 11,具有完善的保護功能 12,故障代碼顯示查詢(可查詢壓機不開或壓機停的故障原因)及鍵盤鎖功能 13,開關機均實時顯示水溫 14,電子膨脹閥自動控制 15，在沒有面板（或面板損壞）的情況下，系統能自動識別并自動開機制熱水 |
14 | 溫度傳感器 | 感受機組進、出水溫度和室內外溫度變化，為專用控制器提供溫度信號。 |
15 |
靶式流量開關 |
作為機組的斷水保護部件直接裝設在機組上，與專用控制器連接，當水系統低流量或斷流時機組自動保護。
|
16 | 適用環境溫度 | -8℃～45℃ |
17 | 夏天環境溫度30℃～35℃，濕度50%～90% | 滿足能效比COP≥2.8，熱水出水溫度≥65℃的要求，主機額定出水溫度60℃。 |
冬天環境溫度-5℃～10℃，濕度50%～90% | 滿足能效比COP≥3.0，熱水出水溫度≥60℃的要求，主機額定出水溫度55℃。 |
18 | 機組噪音 | 滿足≤65分貝 |
19 | 機組使用壽命 | 機組累計運行時間60000小時以上，滿足12年以上要求 |
